混凝土湿喷机是将水泥、水和骨料按设计比例拌和均匀，用湿式喷浆机压送到喷头处，再在喷头上添加速凝剂并与风汇合后后喷出。
1、每次湿喷前应先将高压风打开，机器空转几分钟，将机器和管路中的残液和污物吹出，并检查转子料仓是否严密、管路是否畅通；当关闭主风阀时，系统风压显示在0.5MPa 以上时方可开机操作。
2、用压缩空气或压力水将所有待喷面吹净，吹除待喷面上的松散杂质或尘埃；保证湿喷速度适当，以利于砼的压实。
3、使喷嘴与受喷面间保持适当距离，湿喷角度尽可能接近90度，以便获得最大的压实力和最小的回弹；正确地掌握湿喷顺序，不使角隅处及钢筋背面出现蜂窝或砂囊。
4、当开始或停止湿喷时，给湿喷机司机以信号，当料流不能从喷嘴均匀喷出时，也应通知湿喷机司机停止作业。
5、及时清除受喷面上的砂囊或下垂的砼，以便重新湿喷；湿喷工作结束时，认真清洗喷嘴。
6、待喷面的准备工作在修理损坏了的结构时，首先要清除掉松散物质，用压力水彻底冲洗，再将积水吹走。
7、湿喷机的操作湿喷机的操作可影响回弹、砼的密实性和料流的均匀性。要正确地控制湿喷机的工作风压和保证喷嘴料流的均匀性。湿喷机处的工作风压应根据适宜的湿喷速度而进行调整，若工作风压过高，即湿喷速度过大，动能过大，使回弹增加，若工作风压过低，压实力小，影响砼强度，湿喷机的料流要均匀一致，以保证速凝剂在砼中均匀分布。

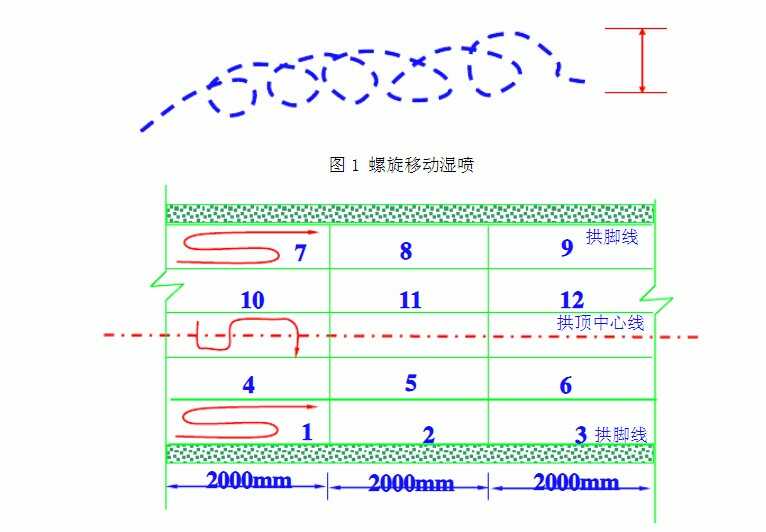

8、喷嘴的操作： 喷嘴与受喷面间的距离：喷嘴与受喷面的最佳距离一般为0.8～1m。喷头距受喷面太近时，压缩空气会将刚“粘”在受喷面上的砼拌和料吹走，使粗骨料的回弹率增大；湿喷角度：喷头应保持与受喷面垂直，若受喷面被格栅、钢筋网覆盖时，可将喷头稍加偏斜，但不宜小于70°。如果喷头与受喷面的角度过小时，会形成砼物料在工作面上的滚动，出现凸凹不平的波形喷面，增加了回弹率，影响了所喷砼的质量。在设有盲管的区段，必须正对盲管湿喷，使盲管后面形成透水空隙。在配有钢筋网片的岩面湿喷时，喷嘴应靠近受喷面，并与垂直方向有一个小角度，使钢筋后面的砼能湿喷得更加密实，防止钢筋后漏喷，以获得较好的包裹效果；在湿喷内部角隅时，应在两个受喷面夹角处，喷嘴沿角平分线方向进行喷敷，随着角隅已被填满成一个曲面后，再向两侧壁面逐渐延伸，然后，按与壁面成90°的角度进行喷敷，对外部角隅，可将喷嘴垂直地先对准一个受喷面喷敷，然后再喷敷角隅的另一侧。喷头运动方式是喷嘴指向一个地点的时间不应过久，因为这样会增加回弹并难于取得均匀的厚度，好的喷敷方法是横过砼面将喷嘴稳定而系统地做圆形或椭圆形移动，喷嘴有节奏地做一系列环形移动可形成均匀的产品和最少回弹，湿喷手所画的环形圈应为横向40～60cm，高15～20cm。 湿喷应分段、分部、分块，（湿喷时分段长度不超过6m，分部为先下后上，分块大小为2m×2），喷头应作连续不断的螺旋状圆周运动，螺旋直径约为20～30m，后一圈压前一圈三分之一，湿喷路线应自上而下，呈“S”形运行，如图1所示。湿喷砼应先边墙、后拱部，砼湿喷走向如图所示
9、湿喷厚度：湿喷砼对墙部一次喷层厚可达10cm 以上，拱部一次喷层厚可达7cm。影响喷层厚度的主要因素是砼的坍落度，速凝剂的作用效果和气温。一般8 cm左右的坍落度可获得较厚的喷层，能保证砼在2min内凝结的效果较好，作业面的气温需在15℃以上。1 9 8 7 5 6 3 4 2 11 12 10 2000mm 2000mm 2000mm 拱脚线 拱顶中心线 拱脚线 D为20-30cm 。
10、分层湿喷对于新鲜湿喷砼，其抗拉强度和粘接强度都很低，一旦湿喷砼的自重大于其与受喷面的粘接强度时，即出现下垂及脱落，因此需要分层湿喷，前后层湿喷的间隔时间为2～4小时，一次湿喷厚度以湿喷砼不滑移，不坠落为度。
11、表面整修湿喷面自然整平，不论从结构强度和耐久性方面来讲，都是可取的，进一步追加整修往往是有害的，它能损害湿喷砼与钢筋之间或湿喷砼与底部材料之间的粘结，且在砼内部产生裂缝，然而，湿喷面自然整平过于粗糙，要求表面光滑和外形美观的地方，必须使用特殊的整平方法，即在砼初凝后（即湿喷后15～20分钟）用刮刀将模板或基线以外多余的材料刮掉，然后再用喷浆或抹灰浆找平。在喷敷最后一层砼时，湿喷手常常借助导线和导板取得一致的断面。另一控制厚度均匀的方法是先喷筑一些砼条，然后在他们之间喷至适当厚度，这些条要先硬结，随后在条带中间区域用新鲜砼填充，硬结的条带作为抹平时的导轨。
12、湿喷砼的养护（内部养护除外）：湿喷砼终凝两小时后，应喷水养护，养护时间不少于28昼夜。
您可能还想看
