混凝土喷射机详细介绍

混凝土喷射机(shotcrete machine ,concrete sprayer) ：利用压缩空气将混凝土沿管道连续输送，并喷射到施工面上去的机械。分干式喷射机和湿式喷射机两类，前者由气力输送干拌合料，在喷嘴处与压力水混合后喷出;后者由气力或混凝土泵输送混凝土混合物经喷嘴喷出。广泛用于地下工程、井巷、隧道、涵洞等的衬砌施工。

干式喷射机

1.双罐式混凝土干式喷射机

由上罐储料室、下罐给料器、给料叶轮、钟形门、压缩空气管路、电动机等组成。关闭上、下罐间的下钟形门，向下罐中通入压缩空气。经给料叶轮将干拌合料连续均匀地送至出料口，由压缩空气沿输送管吹送至喷嘴。

2.螺旋式混凝土喷射机

由螺旋喂料器将料斗卸下的干拌合料均匀地推送至吹送室，罐内装搅拌好的混凝土。然后由螺旋喂料器空心轴和吹送管引入的压缩空气将干拌合料沿输送管吹送至喷嘴。

3.转子式混凝土喷射机

在立式转子上开有许多料孔。转子在转动过程中，当料孔对准上料斗的卸料口时，就向料孔加料;当料孔对准上吹风口，压缩空气就将干拌合料沿输送管吹至喷嘴。

4.鼓轮式混凝土喷射机

在圆形鼓轮圆周上均布8个V形槽。鼓轮低速回转，料斗中的干拌合料经条筛落入V形槽，当充满拌合料的V形槽转至下方时，拌合料进入吹送室，由此被压缩空气沿输送管吹送至喷嘴。

湿式混凝土喷射机

各种材料(包含水)按照设计配比要求进行充分搅拌，拌合好的湿物料添加到湿式混凝土喷射机，再由喷射机把混凝土喷射到受喷面上。

湿法喷射按照混凝土在喷射机上输送方式的不同又可为稠密流输送和稀薄流输送。

稠密流输送

稠密流输送是把拌合好的湿混凝土通过泵泵送到喷头，在喷头添加压缩空气和速凝剂，混凝土被高速喷射到受喷面上。该种工法推荐适用瑞申RPB7混凝土湿喷机。

RPB7混凝土湿喷机

稀薄流输送

稀薄流输送是把拌合好的湿混凝土添加到混凝土喷射机的料斗内，喷射机把物料均匀分配至下料口处，再由压缩空气裹携物料通过输料管输送到喷头，在喷头处口加入速凝剂，混凝土被高速喷射到受喷面上。该工法推荐使用瑞申PZS3000混凝土湿喷机。

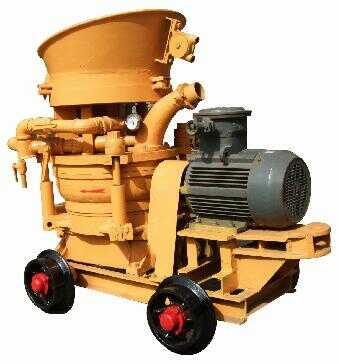

PZS3000混凝土湿喷机

稠密流输送的优点(和稀薄流相比)：

输送距离远(最大距离100m，最大输送高度40m;稀薄流输送距离≤20m)

耗气量小(耗气量3-4m3/min)。

喷射回弹小(≤8%)

稠密流输送的缺点(和稀薄流相比)：

设备投资大

混凝土须要添加泵送剂等

须要考虑设备清理。
